Выбор регистратора под объект

Бюджетные DVR

Рынок систем видеорегистрации на сегодняшний день настолько разнообразен и широк, что запутаться в моделях, брендах, функционале и сфере применения может даже искушенный специалист по системам безопасности. Какой вид видеорегистратора предложить клиенту для построения именно его [клиента] системы наблюдения и как это аргументировать - вопрос, который актуален в большей степени для менеджеров по работе с конечным покупателем, для специалистов по инсталляции и монтажу. Сегодня мы начинаем цикл статей, в котором будет представлена нестандартная классификация видеорегистраторов, в статьях мы рассмотрим устройства видеорегистрации не столько по функционалу, а по рекомендуемому применению в конкретных областях.

Введение

Определимся непосредственно с предметом статьи: видеорегистратор (Stand-Alone DVR или просто DVR) - автономное устройство цифровой записи аналогового видеопотока. В отличие от систем на базе ПК (PC-based DVR - компьютер с установленной платой видеозахвата и специализированным ПО), рассматриваемое устройство ограничено в возможностях дальнейшего расширения конфигурации. Как исключение - возможность замены винчестера (жесткого диска) в жестко ограниченных спецификацией объеме и количестве. В отличие от сетевых (NVR) и гибридных (Hibrid DVR), герой данной статьи не может осуществлять запись с IP-камер. Плюсы и минусы использования именно DVR, а не систем на базе ПК, уже не раз рассматривались, поэтому в данном материале мы обойдем эту тему.

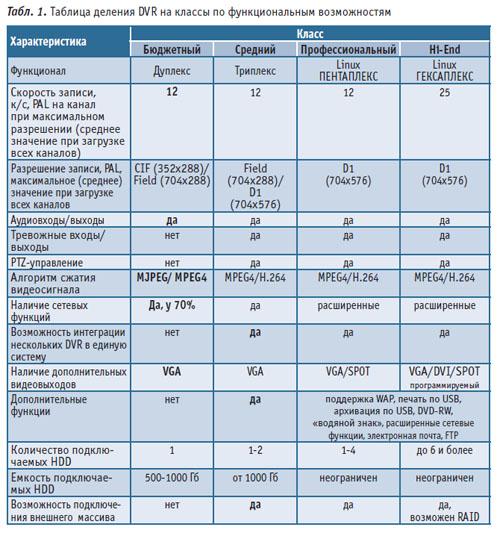

Попробуем определить классы видеорегистраторов и саму систему распределения по этим классам. На наш взгляд, существуют категории DVR:
1. Бюджетный, так называемый Econom-класс.
2. Средний, Medium-класс, или, пользуясь компьютерной терминологией, SOHO (для малых офисов и домашнего использования).
3. Профессиональный, Professional-класс.
4. High End-класс.

На самом деле границы между классами достаточно призрачны, особенно между бюджетным/средним и профессиональным /High End, в связи с чем некоторые модели можно отнести к промежуточным классам, однако в данном цикле статей будем придерживаться именно такого варианта классификации. Итак, в таблице 1 представлены данные, характеризующие классы по техническим и функциональным возможностям,

в таблице 2 представим классификацию по рекомендуемому применению.

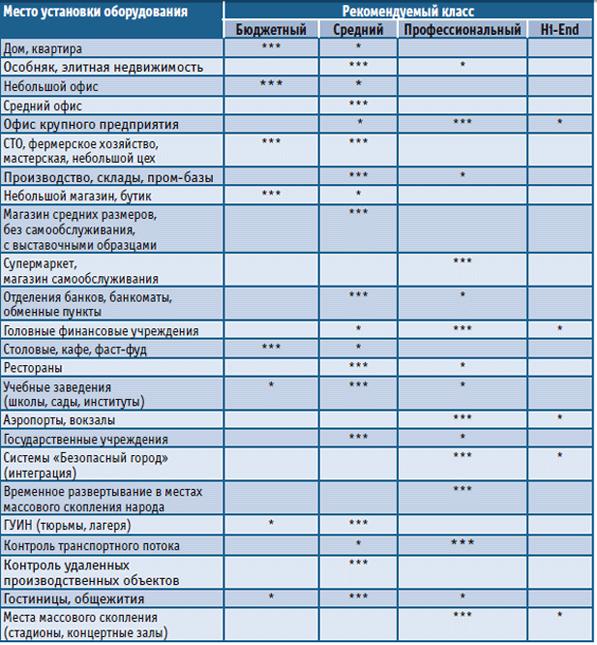

Табл. 2. Деление DVR на классы по рекомендуемому применению

*** Рекомендуется. * возможно применение, [пусто]. Не рекомендуется

В данной статье мы рассмотрим бюджетные видеорегистраторы, рассмотрим такие вопросы, как сфера применения и функциональные возможности устройств Econom-класса, а также рассмотрим, на каких объектах оправдано применение техники данной категории.

Что внутри

Начальные цены на бюджетные видеорегистраторы стартуют от 4 - 6 тыс. руб. за 4-канальную модель. 8 и 16-канальные DVR стоят от 15 тыс. руб., но практически все имеют поддержку сети по протоколу TCP/IP и разрешение записи 720х576 и поэтому их справедливей отнести к среднему классу видеорегистраторов. Итак, что же мы получим от 4-канального DVR стоимостью 4 - 6 тыс. руб.?

Формат сжатия и качество записи

В большинстве своем бюджетные регистраторы используют в качестве алгоритма сжатия видеосигнала формат MJPEG, использующий покадровый метод сжатия видео. Формат достаточно давно используется, и оборудование для его реализации стоит недорого. Запись, сделанная в MJPEG, имеет большие объемы, по сравнению с тем же MPEG-4, поэтому глубина архива, при равных объемах дисков, будет меньше, чем на регистраторе с MPEG-4 или H.264. Рабочим разрешением является формат CIF (352х288), хотя тенденцией 2010 года, скорей всего, будет повышение среднего значения разрешения Econom-DVR до 704х288 (часть видеорегистраторов на рынке уже поддерживает это разрешение).

Попадаются также нестандартные типы разрешения видеозаписи, например 640х272.

Скорость записи в 4-канальных бюджетных DVR составляет от 25 до 100 к/с на систему в формате CIF (352х288). При скорости 50 к/с распределение будет следующим.

Общая скорость записи:

• 25 к/с (352?288),
• 12 к/с (704х288),
• 6 к/с (704х576).

Скорость записи:

• 50 к/с (352?288),
• 25 к/с (704х288),
• 12 к/с (704х576).

Скорость записи:

• 100 к/с (352?288),
• 50 к/с (704х288),
• 25 к/с (704х576).

В среднем при скорости 50 к/с на систему и разрешении (352?288) на 4-канальном видеорегистраторе с жестким диском объемом 500 Гб глубина архива составит 5 - 7 дней при постоянном режиме записи.

Настройки в бюджетных DVR достаточно скромны, и зачастую невозможно точно выставить скорость записи по каждому каналу или выставить разное разрешение записи по каналам. Поэтому нужно быть готовым, что качество записи будет усредненным по всем каналам.

Режимы записи

Основными режимами записи для Econom-DVR являются три:

1. Постоянная запись, при которой запись происходит постоянно (круглосуточно).

2. Запись по расписанию, когда запись активируется в установленное время.

3. По детекции движения в видеокадре.

В основном, в целях уменьшения объема и, как следствие, увеличения глубины архива, в системах начального уровня клиенты используют запись по детекции движения в кадре. В данном случае при резком изменении в кадре (изменение освещения, появление перемещающихся объектов) активируется запись по каналу, в котором это происходит. При настройке DVR настраиваются области и чувствительность детекции движения. Мы рекомендуем использовать эту функцию только в бытовых (при установке дома) условиях при записи с внутренних камер.

В недорогих регистраторах отсутствуют интеллектуальные системы распознавания движения и в будущем возможны ложные срабатывания на внешних камерах при погодных осадках или несработка на небольшие объекты. Также возможно позднее срабатывание детектора, при этом активация записи произойдет не в самом начале “действия в кадре”, что неприемлемо, скажем, при наблюдении за кассой.

“Запись по расписанию” можно использовать в офисе или магазине. Запись будет постоянна в определенное время суток, скажем с 07.30 до 18.00 - в рабочее время.

Режим “постоянной записи” не позволит пропустить ни одного события, но при этом режиме наблюдается два больших недостатка: малая глубина архивации и трудоемкий поиск необходимого события.

В некоторых регистраторах используются комбинированные режимы записи, например, в определенный отрезок суток запись постоянна, а в остальное время происходит по движению. К сожалению, расширенные настройки режимов записи редко встречаются в бюджетных DVR, поэтому если это одна из критичных функций при выборе регистратора, лучше остановить выбор на более высоком классе видеорегистраторов.

Из дополнительных режимов можно указать активацию по звуку (при наличии аудиоканала) и по активации внешних датчиков (при наличии тревожных входов). Опять же оговоримся, что в недорогих видеорегистраторах не всегда возможно использовать разные режимы по разным каналам, скажем, чтобы один канал осуществлял запись по расписанию, а другой по детекции движения. Но DVR с такими “зауженными” функциями встречаются обычно в модельных рядах до 2006 - 2007 годов.

Дополнительные функции

Иногда, кроме основной задачи по регистрации видео, требуются дополнительные функциональные возможности. К дополнительным функциям можно отнести:

• Наличие аудиоканала/каналов.

  Обычно это один вход и один выход. Канал привязывается к одной из камер и позволяет “озвучить картинку”. В некоторых моделях (встречаются редко) количество аудиоканалов соответствует количеству видеовходов. Как уже упоминалось выше, при наличии звукового тракта возможна активация записи по уровню аудиосигнала.

• Наличие тревожных входов, предназначенных для подключения внешних датчиков (движения, периметра, пожарных, открытия дверей и др.).

  Изменение состояния тревожных входов также может активировать запись.

• Функция управления камерами по протоколу RS-485.

  С помощью данного протокола можно управлять поворотными камерами, камерами с трансфокатором и камерами с экранным меню (OSD). На самом деле наличие этой функции в бюджетном оборудовании спорно - стоимость и функционал подобных камер находятся выше, и их совместное использование нелогично и нецелесообразно.

• Поддержка сети.

  На сегодняшний день это функциональная возможность, которая довольно востребована на рынке. Возможность просмотра камер по сети, просмотра и записи архивов по сети, доступ с мобильных устройств, в том числе через Интернет, использование такого DVR в качестве IP-сервера… Далеко не полный перечень открывающихся возможностей. Примерно 20% бюджетного сектора видеорегистраторов оснащены сетевым интерфейсом, многие производители заявляют сеть в качестве опции. И существует тенденция к росту DVR, оснащенных сетевым интерфейсом, пусть и с минимумом функций.

• Еще одной дополнительной функцией для Econom-DVR является наличие VGA-выхода для подключения ЖК-монитора.

  Так же как и с сетевым доступом, наблюдается тенденция к увеличению доли Econom-DVR, оснащенных выходом VGA. Некоторые производители выпускают модификации моделей DVR, оснащая их разъемом VGA.

• В последнее время, с выходом новых моделей, появилась возможность самостоятельного апгрейда (перепрошивки) ПО регистратора в бытовых условиях.

  Для этого необходимо скачать фирменную прошивку с сайта производителя и, пользуясь руководством, произвести перепрошивку аппарата. Зачастую этот шаг позволяет убрать некоторые “глюки” в работе и добавить новые функции.

Просмотр и архивация

Основным выходом на монитор является BNC-разъем, на выходе которого имеем композитный видеосигнал, пригодный для подачи как на бытовые телевизоры, так и на мониторы, снабженные RCA (”Тюльпан”) разъемом. Через переходник или специальный кабель можно подать сигнал на SCART-разъем монитора (телевизора). Так как BNC-разъемы не очень распространены в быту, обычно используют переходники BNC-RCA со стороны регистратора.

Для подключения DVR к ЖК-монитору используется VGA-разъем, при его отсутствии используется переходник BNC-VGA стороннего производителя. В квартире/доме, где установлено несколько телевизоров и на все хочется вывести сигнал с видеорегистратора, можно использовать TV-модулятор, введя сигнал в систему кабельного телевидения.

Архивация на бюджетных DVR весьма ограничена, и обычно для ее реализации используется USB. Вариантов два: или к разъему USB подключается внешний накопитель (HDD, Flash) и на него архивируют необходимые файлы, или по USB сам регистратор подключается к компьютеру в качестве внешнего жесткого диска. Второй вариант достаточно редок, чаще используется первый. Просмотр и конвертация видеофайлов на ПК осуществляется с помощью специального ПО, обычно входящего в комплект поставки с DVR (либо доступного на сайте производителя). Итоговым файлом обычно имеем формат .avi, пригодный для просмотра стандартным проигрывателем на компьютере.

Некоторые регистраторы оснащаются Mobil-Rack, который позволяет устанавливать и снимать жесткий диск без разборки аппарата (только в выключенном состоянии). Данное решение позволяет целиком изъять жесткий диск и подключить его к компьютеру через аналогичный Mobil-Rack.

Возможна также архивация по сети, при наличии сетевого интерфейса, но в связи с малым процентом оснащенных сетевыми функциями бюджетных регистраторов этот вариант рассмотрим в следующих статьях.

Где и как используем ECONOM-DVR

Сразу оговоримся, все рекомендации по использованию основаны на личном опыте и носят субъективный характер.

Примеры, представленные ниже, обеспечат менеджера или специалиста по монтажу необходимым количеством аргументов при подборе и согласовании оборудования.

Первая область применения, которая напрашивается сама собой, - домашнее использование. Подключив глазок со встроенной камерой, камеры в комнатах и на улице, и в идеале еще микрофон, можно создать полноценную и весьма недорогую систему видеонаблюдения. Камеры при этом использовать недорогие монохромные либо цветные. Стоимость всего комплекта оборудования может не превышать 10-15 тыс. руб.

Из нюансов можно отметить желательность установки ИК-подсветки в подъезде для совместной работы с видеоглазком и использование уличных камер, также с ИК-подсветкой, для наблюдения за автомобилем или двором. Просмотр живого и архивного видео можно осуществлять на домашнем телевизоре. Такая система идеально подходит для контроля над нанятым персоналом (няня, домработница), детьми (например, установив камеру в детской, необязательно бегать на каждый шорох ребенка в кроватке, достаточно посмотреть на телевизоре), пожилыми и больными людьми, в качестве системы безопасности жилища (фиксация всех, кто подходил к квартире, авто, дому).

Для использования в частном доме или на даче желательно выбрать DVR c сетевым интерфейсом. Только так можно получить оперативный доступ к системе видеонаблюдения через Интернет или GPRS (а в идеале 3G) соединение. Из дополнительного оборудования понадобится модем для обеспечения связи по проводным или беспроводным линиям (стоимость GPRS-модемов в среднем составляет 8000 руб.).

Но стоимость подобных решений (кроме всего прочего, провайдер Интернет должен выделить вам статический IP-адрес вместо динамического, а это платная услуга) перестает быть бюджетной, да и регистраторы, поддерживающие самостоятельное поднятие соединения по линиям связи, уже не относятся к эконом-классу. Поэтому можно остановиться на бюджетном видеорегистраторе, 4-х внешних камерах и не забыть про источник бесперебойного питания на 12 В, к которому можно подключить не только камеры, но и сам DVR, благо потребление не превышает 3-4 А, поэтому 5-6 амперного ИБП должно хватить на всю систему.

Небольшой магазин (бутик, отдел).

Также недорогое и правильное решение. Одна цветная камера хорошего разрешения на вход крупным планом, одна цветная камера хорошего разрешения на кассу крупным планом. Две простые камеры в помещении.

Почему крупным планом?

Для того чтобы идентифицировать человека или денежные средства. При использовании регистраторов с пониженным разрешением записи это становится особенно актуальным. Камера на входе фиксирует крупным планом лицо входящего, а также его приметы, одежду.

Почему цветная?

Темно-синяя куртка и темно-бордовая на черно-белой камере смотрятся одинаково. При записи лицо входящего занимает до 20-25% кадра, что позволяет уверенное опознание. Камера на кассе решает проблему фиксации расчетов наличными деньгами, контроль над работой кассового аппарата и доступа к денежному ящику, контроль выдачи покупок (скажем, продажа “своему” покупателю бутылки коньяка по цене минеральной воды). Желательно наличие аудиоканала для установки микрофона над кассой.

Небольшой офис (нотариус, фотомастерская, ремонт обуви и т.п.).

В связи с тем, что в объекте видеоконтроля всего 1-3 небольших помещения и один вход, а контролировать необходимо в основном действия людей (как персонала, так и посетителей), то выбор в качестве основы системы видеонаблюдения бюджетного регистратора также оправдан.

Хорошей цветной камерой перекрывается вход в помещение, и простые камеры ставятся на обзор комнат в самом помещении. Регистратор можно установить в укромное место - он может понадобиться только в спорных ситуациях.

Еще один пример использования - установка регистратора с минимальными сетевыми функциями в подъезде многоквартирного дома.

Подключаем пару камер на улицу (двор, стоянка), одну в вызывную панель домофона и одну в подъезде первого этажа. По домовой сети жители дома могут подключаться к регистратору и видеть детей во дворе, машину на стоянке, заходящих в подъезд людей. Решение намного дешевле установки многоквартирного видеодомофона, да еще с функцией архивации. Также к регистратору можно подключить консьержа либо пост охраны.

Удаленные производственные объекты, в которых отсутствуют линии связи.

Небольшое кафе - решение подобно магазину.

СТО, небольшие производства, фермерские хозяйства - далеко не полный перечень возможного применения недорогих бюджетных видеорегистраторов.

Небольшие вложения несопоставимы с чувством уверенности и ощущением безопасности за свое дело, имущество и близких людей.

Теперь о том, где НЕ РЕКОМЕНДУЕТСЯ использование регистраторов с малым разрешением видеосигнала при записи.

Заправки, гаражные кооперативы, проходные на предприятиях, стоянки с большим количеством транспорта, финансовые учреждения, включая банкоматы. Вообще, все объекты, где используется общий план и зона просмотра камер превышает 4-5 м. Идентифицировать номера автомобилей, людей и, соответственно, их действия из-за малого разрешения при записи будет невозможно.

По той же причине проблематично использование на складах, больших цехах, в супермаркетах, где камера смотрит на длинные проходы между стеллажами.

Комлектация оборудования

С бюджетными DVR не имеет смысла использовать дорогие камеры с разрешением более 420-500 линий, ибо малое разрешение при записи сведет “на нет” возможности камер. Оптимально – это камеры эконом-класса с разрешением 380 ТВЛ для бытового применения и 420 ТВЛ для бизнеса.

Чувствительность по освещению и корпусное исполнение – в зависимости от поставленной задачи - бескорпусная, в глазке, уличная, корпусная. В видеорегистраторах эконом-класса не всегда стоят хорошие усилители видеосигнала, не рекомендуются большие расстояния до камер - возможна потеря качества и искажение (помехи) видеосигнала на длинном отрезке кабеля.

Стандартной будет комплектация:

• видеорегистратор (в комплекте блок питания, ИК-пульт, ПО);
• жесткий диск в соответствии с рекомендацией производителя DVR (в комплекте с регистратором не поставляется);
• камеры, исполненные в соответствии с выполняемыми задачами;
• блок питания камер;
• кабели для видеосигнала и питания камер;
• разъемы (обычно BNC и питания камер).

Дополнительно при необходимости:

• микрофон(ы);
• ИБП на 12 В (отличается от компьютерных ИБП), в соответствии с потребляемой оборудованием мощностью;
• монитор (может использоваться как телевизор, так и компьютерный монитор);
• переходник BNC-VGA.

Более сложные варианты подключения и использования дополнительного оборудования будут представлены в следующих статьях серии о видеорегистраторах.

Итог

1. Применение бюджетных регистраторов оправдано в случаях:

• где нет необходимости устанавливать более 4 камер;
• не нужен удаленный доступ к регистратору по сети;
• не требуется запись с камер, снимающих на большие расстояния;
• не требуются качественная запись движущихся объектов (автотранспорт) и запись номеров;
• не требуется расширенная система с управлением внешних камер и записью по внешним датчикам.

2. Применение рекомендуется в следующих сферах:

• домашнее применение (контроль над детьми, больными и пожилыми людьми, нанятым и приходящим персоналом и в качестве системы безопасности жилища);
• в малом бизнесе (СТО, мастерские, фермы, небольшие конторы);
• в торговле (маленькие магазины с одним/двумя торговыми залами);
• небольшие кафе и фаст-фуд с одним залом;
• в качестве замены старых аналоговых систем (квадратор + VCR) при их модернизации;
• в случае уже установленных на объекте недорогих камер.

DVR среднего класса

Далее рассмотрим средний, Medium-класс видеорегистраторов — сферу применения, функциональные возможности, некоторые особенности и интересный функционал. Надеемся, что информация поможет как продавцам, так и покупателям определиться с выбором необходимого DVR.

Что внутри

Формат сжатия и качество записи

Тенденция 2010 года  —  полный переход на H.264 практически во всех сегментах видеорегистрации. Преимущества данного вида сжатия очевидны – больший коэффициент сжатия кадра при минимальных потерях в качестве. Что позволяет не только увеличивать глубину архивации на жестком диске, но и увеличить количество кадров/сек., передаваемых по сети (уменьшение размера кадра уменьшает нагрузку на сеть) при достаточно высоком качестве самого видеоряда. Разрешение в PAL составляет 4CIF - 704*576  —  такое разрешение поддерживают все современные Медиум – DVR, впрочем, как и 2CIF (704*288) и CIF (352*288).

Скорость записи в Медиум DVR составляет 25 к/с на канал в формате CIF (352х288). Т.е. видеорегистратор в любом случае может обеспечить запись «живого» видео при необходимости. При максимальном разрешении в 4CIF скорость записи составит 6 к/с при равномерном распределении на всю систему (запись всех каналов с максимальным разрешением). Нужно отметить, что гибкость настроек современного DVR позволяет перераспределить скорость и разрешение записи по каналам в соответствии с приоритетами. Поэтому вполне возможен вариант настройки, при котором несколько каналов осуществляют запись 25к/с 704*576 (4CIF), а остальные пишут 6 к/с при 352*288 (CIF). В среднем, при скорости 200 к/с на систему и разрешении CIF (352?288), на восьмиканальном видеорегистраторе с жестким диском 1000Гб, глубина архива составит около 15 дней при постоянном режиме записи.

Настройки в меню в Медиум DVR достаточно широки и позволяют выполнить точные настройки по каждому каналу. Возможно, изменение как скорости записи по каждому каналу отдельно, так и качества и разрешения по каналу. Нужно отметить тот факт, что 25 к/с при разрешении 704*576 можно получить только на одном канале из четырех, т.к. кодирование видеосигналов производиться по каждой четверке каналов. Т.е. в 8-ми канальном регистраторе можно настроить 2 канала с «живым» видео, при этом один будет выбран из первой четверки (1-4 канал) а второй из второй четверки (5-8 канал). Остальные каналы будут работать в минимальных режимах. Соответственно в 16-ти канальном DVR Среднего класса возможно настроить на максимальное разрешение и скорость записи четыре канала.

Режимы записи

Основными режимами записи для Медиум-DVR являются:

1. Постоянная запись, при которой запись происходит постоянно (круглосуточно)
2. Запись по расписанию, когда запись активируется в установленное время
3. По детекции движения в видеокадре
4. По звуку
5. По сработке внешних датчиков любого типа

В отличие от Бюджетных серий DVR в Медиум классе алгоритм распознавания движения в кадре достаточно хорошо реализован и позволяет избежать ложных срабатываний. При настройке DVR настраиваются области и чувствительность детекции движения. В некоторых моделях таких областей – 99, что позволяет точно позиционировать интересующие области кадра. Функция «предзапись» - хранение в памяти последних 5-10 сек. видео позволит не пропустить важное событие, если даже детектор движения сработал не сразу. При использовании этой функции к записи с момента срабатывания детектора движения добавятся предыдущие несколько секунд видео.

«Запись по расписанию» можно использовать в качестве постоянной в определенное время суток, скажем с 07.30 до 18.00 – в рабочее время. Недостаток постоянной записи уже указывался в предыдущей статье – малая глубина архивации и проблематичность поиска записанных событий.

При наличии звукового тракта в DVR возможно использовать режим «записи по звуку». При превышении определенного звукового порога (появлении в пределах работы микрофона шума), активируется запись на канале, к которому микрофон привязан в настройках меню.

В Медиум DVR присутствует возможность подключения внешних датчиков. Датчики могут быть любого типа, использующие для определения своего состояния выходное реле. Дымовые извещатели, датчики движения, протечки, температурные, разбития стекла… —  реализовать можно любой контроль над помещением. Соответственно с контрольными входами присутствует выходное реле (может быть не одно), срабатывающее по настроенному в меню событию, что позволяет создать систему информирования или реагирования на событие.

В некоторых регистраторах возможно комбинированное использование функций записи. Скажем, в определенное время запись осуществляется постоянно, а в остальное время по детекции движения.

Дополнительные функции

В отличие от Бюджетного сегмента регистраторов в Медиум классе достаточно сложно придумать функции, которыми бы он не был в той или иной мере оснащен. Отметим следующие:

• Функция управления камерами по протоколу RS485. С помощью данного протокола можно управлять поворотными камерами, камерами с трансфокатором и камерами с экранным меню (OSD).
• Возможность перепрошивки (обновления) ПО системы. Большинство регистраторов в качестве системы управления используют Linux, что позволяет более гибко управлять самим регистратором и при необходимости, перепрошиться на более новую версию ПО.
• Сетевые функции Медиум DVR настолько широки, что им можно посвящать отдельные статьи. Приведем некоторые из них:
  1. Встроенный веб-сервер – позволяет подключаться к регистратору без установки специального ПО через Internet Explorer.
  2. Встроенный почтовый клиент. Возможность отправлять по событиям электронные письма на определенный адрес
  3. Работа в системах, состоящих из нескольких регистраторов с помощью специализированного ПО
  4. Синхронизация с мировым временем через интернет
  5. Использование регистратора в качестве IP сервера при передаче на большие расстояния
  6. Возможность самостоятельного поднятия соединения с провайдером интернета (управление модемами)
  7. Возможность организации двусторонней дуплексной аудиосвязи между регистратором и компьютером в сети.

Просмотр и архивация

Основным выходом на монитор является BNC разъем, на выходе которого имеем композитный видеосигнал с разрешением 720*576, пригодный для использования как на бытовом телевизоре, так и на специализированном мониторе. Для подключения DVR к ЖК-монитору используется VGA разъем (в некоторых DVI) с разрешением 1024*768 или 1280*1024. Пока поддерживаются только мониторы с соотношением сторон 4х3, но ожидается появление аппаратов с выходом VGA вплоть до 1920*1080 и поддержкой мониторов с соотношением сторон 16х9. В некоторых видеорегистраторах присутствует дополнительный видеовыход SPOT, на который выводится или камера по Вашему выбору в полный экран, или тот канал, в котором в настоящий момент происходит событие.

Архивация на Медиум DVR может осуществляться по USB на внешние носители (флэш, HDD, DVD-RW ) и по сети с помощью специализированного ПО. В некоторых моделях используются подключения внешних дисков через e-sata или IEE1394 разъемы. Кроме того, при работе в сети на наиболее функциональных моделях возможно скидывание архивов на NAS накопители. Просмотр и конвертация видеофайлов на компьютере осуществляется с помощью специального ПО, обычно идущего в комплекте поставки с DVR, или распространяющегося с сайта производителя. Итоговым файлом обычно имеем формат .avi, пригодный для просмотра стандартным проигрывателем на компьютере.

Некоторые регистраторы оснащаются свободным местом под устройство 5,25’, что позволяет установить или привод DVD-RW или Mobil-Rack.

Где и как используем Медиум-DVR

И снова оговоримся, все рекомендации по использованию основаны на личном опыте и носят субъективный характер. Примеры, указанные ниже, могут помочь менеджерам по продаже в выборе предлагаемого оборудования.

Первой областью применения, которая можно указать  —  использование в элитной частной недвижимости. Система будет похожа на Бюджетное решение для дома, но с использованием более дорогих видеокамер наблюдения и с расширенными возможностями. Подключив глазок со встроенной камерой, камеры в комнатах и на улице, микрофоны у входа и в коридоре, создаем полноценную продвинутую систему домашнего видеонаблюдения. Камеры при этом используются цветные внутренние и день/ночь уличные. Стоимость всего комплекта оборудования составит 40-45 тыс. руб. за восьмиканальную систему.

Из нюансов, опять же, можно отметить желательность установки ИК подсветки в подъезде для совместной работы с видеоглазком и использование уличных камер также с ИК подсветкой для наблюдения за автомобилем или двором. Просмотр происходящего можно осуществлять на домашнем телевизоре. Просмотр архивов и работу с ними лучше осуществлять с помощью компьютера по домашней сети, в которую включить и видеорегистратор. Возможности Медиум-DVR, при правильно выбранных камерах, позволит получить достаточно информативную запись, вплоть до регистрации (читабельности) номеров машин и опознаваемости лиц людей.

При использовании сетевых функций в полном объеме появляется возможность доступа к просмотру и архивам через интернет извне (скажем, из другого города). Регистратор сам сможет поднять и удерживать интернет соединение через DSL модем. В данном случае необходимы хорошая скорость соединения и выделенный статичный IP адрес. Хотя уже доступны модели, позволяющие пользователям подключаться к регистратору не напрямую, а через специализированные сервис от производителя DVR. Этот вариант не требует наличие постоянного IP адреса.

Магазин, супермаркет. Решение соответствует рассмотренному в прошлой статье, но при использовании более дорогого оборудования позволит более уверенно распознать участников событий и их действия. Одна камера ставиться на вход крупным планом, цветная с хорошим разрешением и большим динамическим диапазоном, одна на кассу крупным планом, также цветная и с хорошим разрешением. Возможно подключение системы «видео-чек», подмешивающей в видеосигнал данные с кассы. Среднего уровня камеры по помещениям. Аспекты использования крупного плана на входе и камер на кассах и использование микрофона были рассмотрены в предыдущей статье. Система легко масштабируется путем добавления новых DVR и объединения их в одну систему по сети. В случае нахождения магазинов в разных, удаленных друг от друга, местах хозяин торговой сети может создать единую систему через интернет.

Отделения банков, банкоматы. Качество записи (при использовании соответствующих камер) Медиум DVR позволяет идентифицировать людей и регистрировать номера авто на стоянке (находящихся в статике). Что позволяет использовать регистраторы данного класса при контроле банкоматов, помещений банков и прилегающей территории.

Рестораны, дискотеки. Сложность записи в полутемных и контрастно освещенных помещениях достаточна известна монтажникам. При связке с камерами с супер широким динамическим диапазоном может получиться неплохое решение для установки в ресторане и клубе. Возможно, полностью идентифицировать и контролировать действия персонала и посетителей.

Гостиницы, больницы, учебные заведения. Потребность в контроле и идентификации большого количества проходящих людей также подразумевает использование регистраторов с максимальным разрешением и качеством записи, но не с ценой и функциями профессиональных DVR.

Удаленные производственные объекты, в которых присутствуют линии связи и есть возможность объединения в единую систему.

Автозаправки  —  возможность регистрации номеров и действий водителей.

Средние производства, фермерские хозяйства с большой инфраструктурой, промбазы, госструктуры  —  перечень возможного применения Медиум класса DVR самый широкий на рынке, его можно применять практически во всех отраслях, от (при наличии средств) домашнего использования до (при отсутствии средств) применения в банках и госучреждениях.

Комплексные системы безопасности. Некоторые модели видеорегистраторов можно интегрировать в системы со специализированным софтом, объединяющим видеонаблюдение, контроль доступа, ОПС и автоматизацию здания.

Комплектация оборудования

С Медиум DVR возможно использование любых камер в соответствии с поставленной задачей. Скажем, на входе будет камера цветная с WDR и разрешением 560 ТВЛ, на улице камера день/ночь с ИК подсветкой и разрешением 500/600 ТВЛ, а по зданию простые черно-белые камеры с разрешением 420 ТВЛ. Главное правильно поставить задачу и подобрать камеры в соответствии с ней, а регистратор Среднего класса обеспечит приемлемое качество и скорость записи. Оптимально же - это камеры среднего класса с разрешением 480-540 ТВЛ. Чувствительность по освещению и корпусное исполнение - в зависимости от поставленной задачи и необходимости.

Комплектация системы не отличается от Бюджетного решения:

• Видеорегистратор (в комплекте блок питания, ИК пульт, ПО)
• Жесткий диск (диски) в соответствии с рекомендацией производителя DVR (в комплекте с регистратором, как правило, не поставляются)
• Привод DVD-RW (если есть техническая возможность установки)
• Камеры, исполненные в соответствии с выполняемыми задачами
• Блок питания камер (для уличных желательно бесперебойный)
• Кабель для видеосигнала и питания камер
• Разъемы (обычно BNC и питания камер)

Дополнительно при необходимости:

• Микрофон (ы)
• Монитор (компьютерный или для систем безопасности, или телевизор)
• Наличие компьютерной сети с возможностью подключения DVR
• Модем для возможности подключения извне
• Внешние датчики
• Исполнительные устройства (например пищалка при сработке реле DVR)
• Внешние накопители для архивации
• ИК подсветка
• Переходники, модуляторы, разветвители и прочее (по потребности клиента и фантазии монтажника)

Итог

Попробуем сделать итоговые выводы:

1. Применение регистраторов среднего класса оправдано в случаях, где:

• необходимо устанавливать более 4-х камер
• требуется идентификация людей
• нужен удаленный доступ к регистратору по сети
• требуется запись с камер, снимающих на средние расстояния
• требуется регистрация номеров стоящего или не быстро движущегося автотранспорта
• требуется управление внешних камер и запись по внешним датчикам
• требуется контроль за передвижением небольшого потока людей

2. Применение рекомендуется в следующих сферах:

• элитная недвижимость
• в бизнесе (промбазы, фермы, офисы)
• в торговле (средние магазины и супермаркеты)
• рестораны и клубы
• в качестве модернизации систем видеонаблюдения
• в самом широком диапазоне поставленных задач

Напоминаем, что для правильного выбора оборудования для решения конкретной задачи и оптимального соотношения “цена/полученный результат” лучше обращаться к специалистам. В идеале перед составлением спецификации необходим осмотр объекта для выявления всех нюансов.

С. Пигорев, директор ООО “Полисет-СБ”, А. Падом, директор ООО “Аладокс”
Журнал “Алгоритм безопасности” №1 и №3-2010
