Выбор мощности, тока и сечения проводов и кабелей

Выбор сечения кабелей и проводов является обязательным и очень важным пунктом при монтаже и проектировании схемы любой электрической установки. Для правильного выбора сечения силового провода необходимо учитывать величину максимально потребляемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220.
Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки (открытой проводки) на сечение провода:

- для медного провода 10 ампер на миллиметр квадратный,

- для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8.
Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.
Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов,
для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

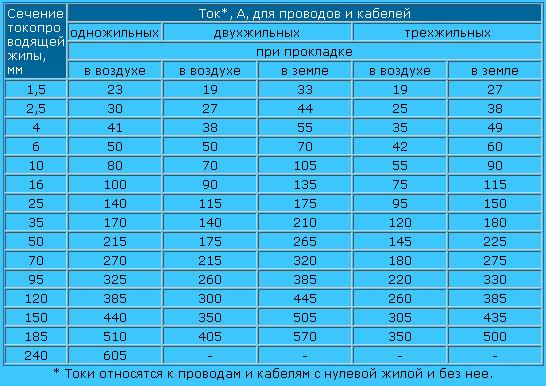

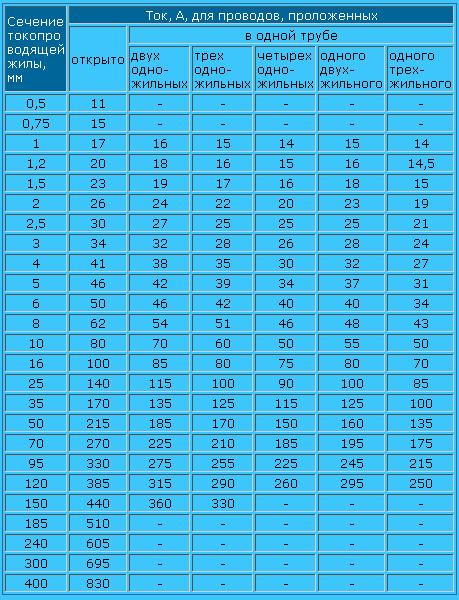

Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами

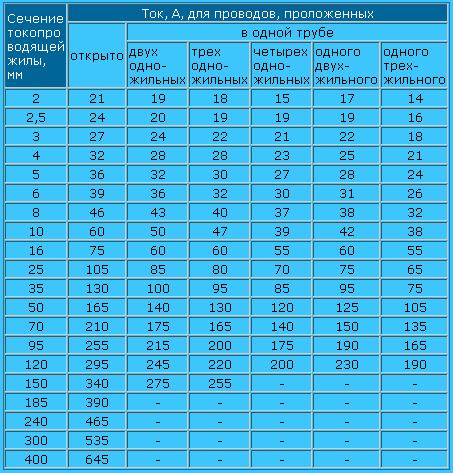

Допустимый длительный ток для проводов с резиновой
и поливинилхлоридной изоляцией с алюминиевыми жилами

Допустимый длительный ток для проводов с медными жилами
с резиновой изоляцией в металлических защитных оболочках и кабелей
с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

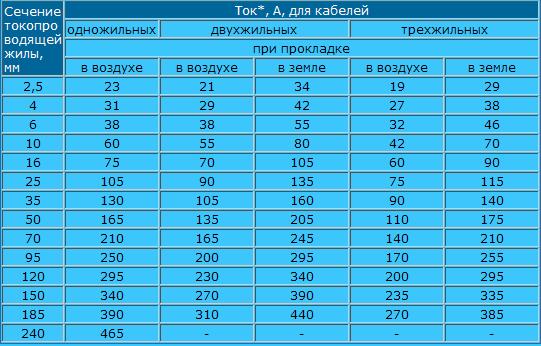

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией
в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

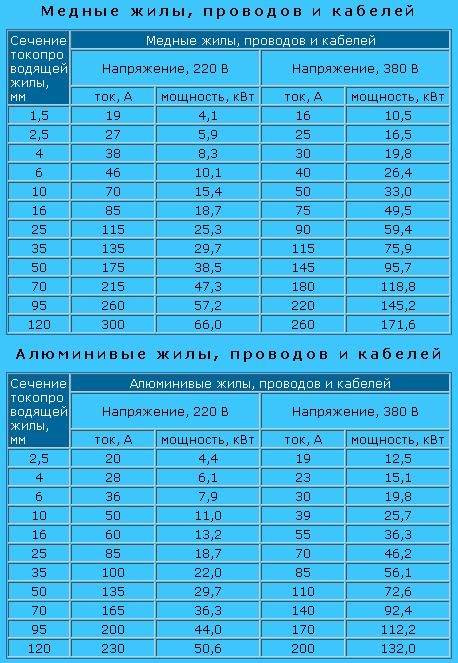

Сводная таблица

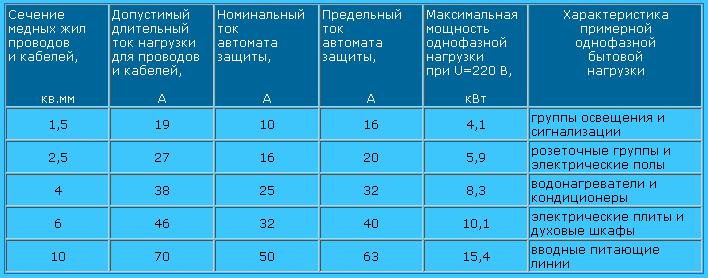

сечений проводов, тока, мощности и характеристик нагрузки

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту

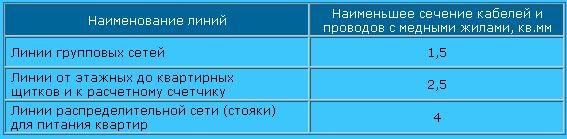

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

- Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт	1	2	3	3,5	4	6	8
I, A	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение токопроводящей жилы, мм2	1	1	1,5	2,5	2,5	4	6
Макс. допустимая длина кабеля при указанном сечении, м*	34,6	17,3	17,3	24,7	21,6	23	27

- Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт	6	12	15	18	21	24	27	35
I, A	9,1	18,2	22,8	27,3	31,9	36,5	41	53,2
Сечение токопроводящей жилы, мм2	1,5	2,5	4	4	6	6	10	10
Макс. допустимая длина кабеля при указанном сечении, м*	50,5	33,6	47,6	39,7	51	44,7	66,2	51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

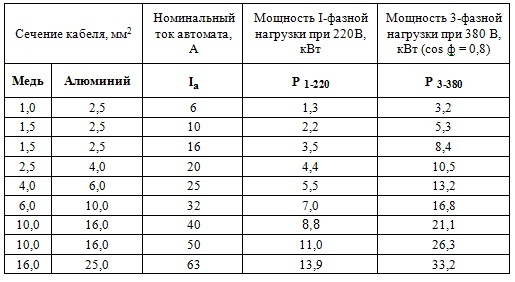

Мощность нагрузки в зависимости от номинального тока
автоматического выключателя и сечения кабеля

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках

	Сечение жил, мм2
Проводники	медных	алюминиевых
Шнуры для присоединения бытовых электроприемников	0,35	-
Кабели для присоединения переносных и передвижных электроприемников в промышленных установках	0,75	-
Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах	1	-
Незащищенные изолированные провода для стационарной электропроводки внутри помещений:
непосредственно по основаниям, на роликах, клицах и тросах	1	2,5
на лотках, в коробах (кроме глухих):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	-
многопроволочных (гибких)	0,35	-
на изоляторах	1,5	4
Незащищенные изолированные провода в наружных электропроводках:
по стенам, конструкциям или опорам на изоляторах;	2,5	4
вводы от воздушной линии
под навесами на роликах	1,5	2,5
Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах	1	2
Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	-
многопроволочных (гибких)	0,35	-
Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)	1	2

Сечения проводников и защитные меры электробезопасности в электроустановках до 1000В

_{Щелкните мышкой по изображению чтобы увеличить.}

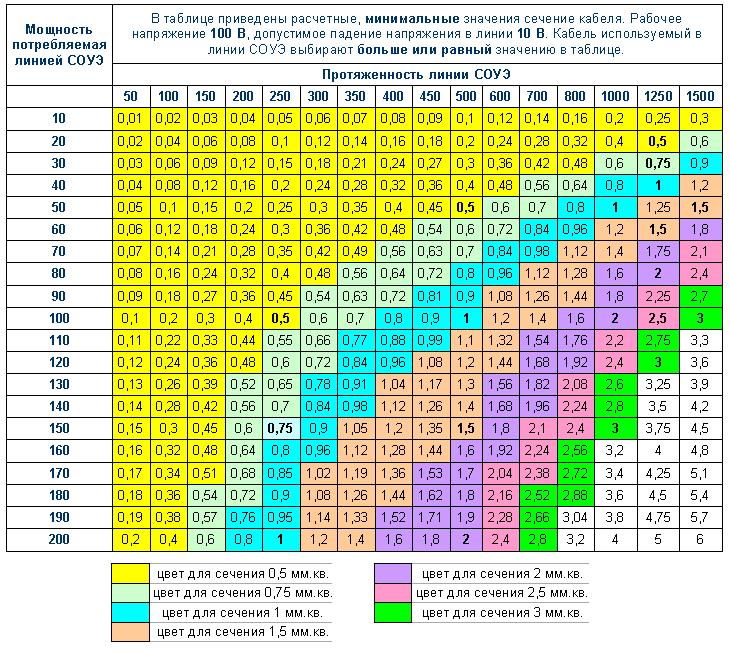

Выбор сечения жилы для кабельной линии СОУЭ

Общая сравнительная характеристика кабелей для локальной сети

Тип кабеля (10 Мбит/с = около 1 Мб в сек)	Скорость передачи данных (мегабит в секунду)	Макс официальная длина сегмента, м	Макс неофициальная длина сегмента, м*	Возможность восстановления при повреждении / наращивание длины	Подверженность помехам	Стоимость
Витая пара
Неэкранированная Витая пара	100/10/1000 Мбит/с	100/100/100 м	150/300/100 м	Хорошая	Средняя	Низкая
Экранированная витая пара	100/10/1000 Мбит/с	100/100/100 м	150/300/100 м	Хорошая	Низкая	Средняя
Кабель полевой П-296	100/10 Мбит/с	——	300(500)/>500 м	Хорошая	Низкая	Высокая
Четырехжильный телефонный кабель	50/10 Мбит/с	——	Не более 30 м	Хорошая	Высокая	Очень низкая
Коаксиальный кабель
Тонкий коаксиальный кабель	10 Мбит/с	185 м	250(300) м	Плохая Требуется пайка	Высокая	Низкая
Толстый коаксиальный кабель	10 Мбит/с	500 м	600(700)	Плохая Требуется пайка	Высокая	Средняя
Оптоволокно
Одномодовое оптоволокно	100-1000 Мбит	До 100 км	—-	Требуется спец оборудование	Отсутствует
Многомодовое оптоволокно	1-2 Гбит	До 550 м	—-	Требуется спец оборудование	Отсутствует

*- Передача данных на расстояния, превышающие стандарты, возможна при использовании качественных комплектующих.

Характеристика радиочастотных кабелей типа РК - RG

Марка кабеля

Внутр. диаметр

Диам. изоляции, мм

Внешний проводник

Оболочка

Вес, кг/км

Затуха- ние, ДБ/м

Рекомендуемая длина до видеокамеры, не более, м

Рекомендуемый разъём для подключения видеокамеры

мате- риал

n*d, мм

d, мм

мате- риал

d, мм/%

мате- риал

d, мм

РК-75-1,5-11

М

1*0,24

0,24

1,5 ПЭ

ОМ

0,08/60%

ПЭ

2,4

8,4

0,32

50

BNC RG-58 пайка

РК-75-2-11

М

1*0,37

0,37

2,2 ПЭ

ОМ

0,1/92%

ПЭ

3,3

16

0,22

300

BNC RG-58 пайка

РК-75-2-11а

М

1*0,37

0,37

2,2 ПЭ

ОМ

0,1/75%

ПЭ

3,3

14

0,23

200

BNC RG-58 пайка

РК-75-2-13

ЛМ

7*0,12

0,36

2,2 ПЭ

ОМЛ

0,1/92%

ПЭ

3,3

14,7

0,2

350

BNC RG-58 пайка

РК-75-3-32

М

1*0,6

0,6

2,7 ВПЭ

ОМ

0,1/90%

ПВХ

4,6

28,4

0,12

450

BNC RG-58, RG-59

РК-75-3,7-322а

М

1*0,6

0,8

3,7 ВПЭ

АЛ+ОМЛ

0,1/лм65%

ПВХ

6

37,3

0,085

600

BNC RG-59

РК-75-4-11

М

1*0,72

0,72

4,6 ПЭ

ОМ

0,15/92%

ПЭ

7±0,2

63

0,08

600

BNC RG-6 пайка

РК-75-4-11а

М

1*0,72

0,72

4,6 ПЭ

ОМ

0,15/75%

ПЭ

6,2±0,3

40

0,13

600

BNC RG-6 пайка

РК-75-4-12

М

7*0,26

0,78

4,6 ПЭ

ОМ

0,15/92%

ПЭ

7±0,2

63

0,09

600

BNC RG-6 пайка

РК-75-4-15

М

1*0,72

0,72/td>

4,6 ПЭ

ОМ

0,15/92%

ПВХ

7±0,2

72

0,08

600

BNC RG-6 пайка

РК-75-4-16

М

7*0,26

0,78

4,6 ПЭ

ОМ

0,15/92%

ПВХ

7±0,2

72

0,09

600

BNC RG-6 пайка

РК-75-4,9-322а

М

1*1,1

1,1

4,9 ПЭ

АЛ+ОМЛ

0,15/лм65%

ПВХ

7,15

51

0,06

750

BNC RG-6

РК-75-9-12

М

1*1,35

1,35

9 ПЭ

ОМ

0,2/90%

ПВХ

12,2±0,8

189

0,06

Магистральный

-

РК-75-9-13

М

1*1,35

1,35

9 ПЭ

ОМ

0,2/90%

ПЭ

12,2±0,8

169

0,06

Магистральный

-

RG-59

М

1*0,81

0,81

3,66 ВПЭ

АЛ+ОМЛ

0,15/67%

ПВХ, ПЭ

6

31

0,085

600

BNC RG-59

RG-6U RG-6WE

СОЖ М

1*1,02 1*1,02

1,02 1,02

4,4 ВПЭ 4,7 ВПЭ

АЛ+ОМЛ АЛ+ОМЛ

0,15/32% 0,15/64%

ПВХ, ПЭ ПВХ, ПЭ

7 6,9

36 45

0,09 0,06

650

BNC RG-6 обжим BNC RG-6

RG-11

СОЖ

1*1,63

1,63

7,11 ВПЭ

АЛ+ОМЛ

/60%

ПВХ, ПЭ

10,3

166

0,05

Магистральный

-

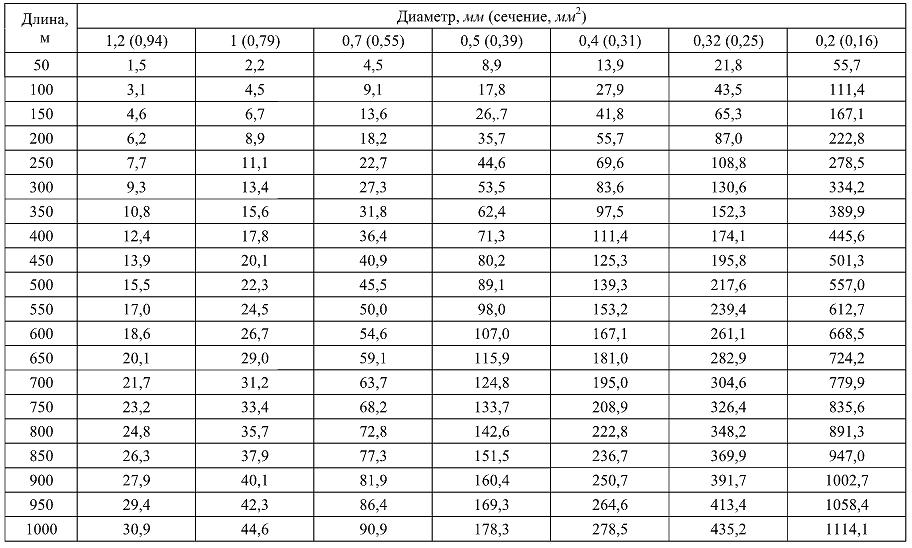

Электрическое сопротивление двух медных проводников шлейфа в зависимости от диаметра жилы и длины

Расчеты по формулам более точны, чем по таблицам, и необходимы в тех случаях, когда в таблицах отсутствуют нужные данные.

Закон Ома позволяет нам отображать характеристики электрических цепей через взаимосвязь четырех основных компонент:

• A - ток (в Амперах)
• V - напряжение (в Вольтах)
• R - сопротивление (в Омах)
• P - мощность (в Ваттах)

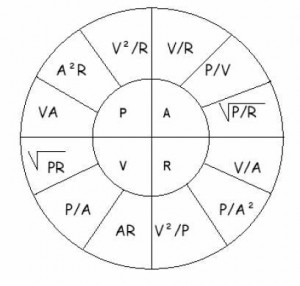

Взаимосвязь этих компонент между собой показана на так называемом «классическом колесе» (смотри рисунок ниже)

Эта простая и удобная схема помогает нам понять фундаментальные взаимосвязи в электрических цепях.

Сопротивление провода (в омах) вычисляется по формуле:

где ? - удельное сопротивление (по таблице);
I - длина провода, м;
S - площадь поперечного сечения провода, мм²;
d - диаметр провода, мм.

Длина провода из этих выражений определяется по формулам:

Площадь поперечного сечения провода подсчитывается по формуле

S = 0,785*d²

Сопротивление R₂ при температуре t₂ может быть определено по формуле:

R₂ = R₁[1+?*(t₂ - t₁)],

где ? — температурный коэффициент электросопротивления (из таблицы);
R₁ - сопротивление при некоторой начальной температуре t₁.

Обычно за t₁ принимают 18°С, и во всех приведенных таблицах указана величина R₁ для t₁ = 18°С.

Допустимая сила тока при заданной норме плотности тока А/мм² находится из формулы:

I = 0,785*?*d²

Необходимый диаметр провода по заданной силе тока определяют по формуле:

Если норма нагрузки ? = 2 а/мм², то формула принимает вид:

Ток плавления для тонких проволочек с диаметром до 0,2 мм подсчитывается по формуле

где d - диаметр провода, мм;
k - постоянный коэффициент, равный для меди 0,034, для никелина 0,07, для железа 0,127.

Диаметр провода отсюда будет:

d = k * I_пл + 0,005

Материал	Удельное сопротивление, Ом x мм2	Удельный вес, г/см3	Температурный коэффициент электросопротивления	Температура плавления, °С	Максимальная рабочая температура; °С
	м (р)
Медь	0,0175	8,9	+0,004	1085	–
Алюминий	0,0281	2,7	+0,004	658	–
Железо	0,135	7,8	+0,005	1530	–
Сталь	0,176	7,95	+0,0052	–	–
Никелин	0,4	8,8	+0,00022	1100	200
Константан	0,49	8,9	—0,000005	1200	200
Манганин	0,43	8,4	+0,00002	910	110
Нихром	1,1	8,2	+0,00017	1550	1000

Испытания внутренних силовых электропроводок

Перед включением электроустановок под напряжение и сдачей в постоянную эксплуатацию необходимо проверить, правильно ли выполнены монтажные работы и готова ли проводка к нормальной работе.

Для этого проводят наружный осмотр смонтированной установки, проверяют правильность схем соединения, после чего оценивают состояние электрической изоляции, измеряя ее сопротивление мегомметром.

Мегомметр состоит из логометра и генератора постоянного тока с ручным приводом или с выпрямителем для включения прибора в сеть.

При измерении сопротивления изоляции прибор включают в обесточенную цепь и вращают ручку генератора, доводя частоту вращения до номинальной, т.е. 120 оборотов в минуту. Не снижая указанной частоты, рукоятку вращают до тех пор, пока стрелка прибора не перестанет перемещаться по шкале. Стрелка при этом показывает по шкале сопротивление изоляции цепи, включенной последовательно с прибором.

Сопротивление изоляции цепей и распределительных щитов (для каждой секции) со всеми аппаратами и приборами, присоединенными к сети, измеряют мегомметром 500…1000 В. Сопротивление изоляции должно быть не менее 500 кОм.

Сопротивление изоляции электродвигателей, измеряемое мегомметром 1000 Вольт, должно быть не ниже 0,5 МОм.

В осветительных электропроводках сопротивление изоляции определяют мегомметром 1000 Вольт, до ввинчивания ламп с присоединением нулевого провода к корпусу светильника. На каждом участке сопротивление изоляции измеряют между проводами и относительно земли. Оно должно быть не ниже 0,5 МОм.
