Заземляющее устройство (ЗУ) представляет собой
конструкцию, состоящую из заземлителей, проводников и магистралей
заземления. В качестве проводников и магистралей заземления
рекомендуется использовать:
• сталь полосовую 40 х 4 мм или 40 х б мм;
• сталь арматурную стержневую диаметром от 10 до 16 мм,
• проволоку стальную оцинкованную диаметром не менее б мм,
• изолированный проводник для заземления станционной (пультовой)
аппаратуры сечением не менее 1,5 мм2 для меди и не менее 2,5 мм2 — для
алюминия
Для электродов заземления рекомендуется использовать
• сталь угловую 50х5х5 мм или 63 х 63 х б мм,
• стержни из круглой стали диаметром от 10 до 16 мм,
• сталь полосовую 40 х 4 мм или 40 х 6 мм

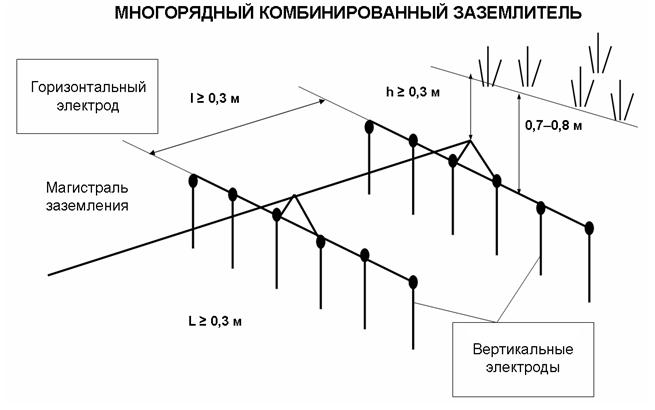

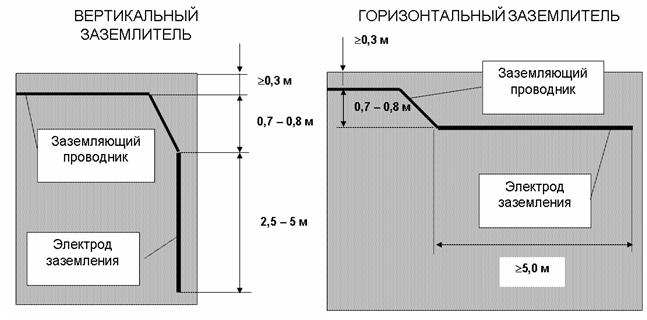

Конструктивные схемы различных видов ЗУ
Форма исполнения ЗУ выбирается в зависимости от требуемой величины
сопротивления изоляции, условий размещения на объекте и с учетом
наименьшего расхода материалов и объема земляных работ.

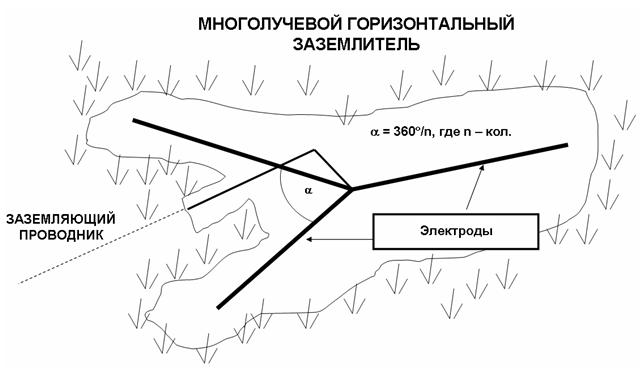

Присоединение проводников и магистралей к многолучевым заземлителям

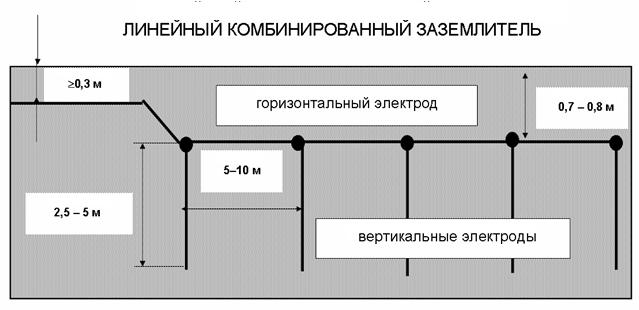

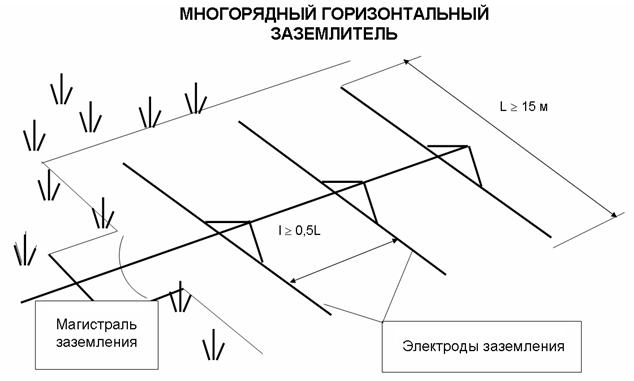

рекомендуется производить в центре заземлителя, к линейным многорядным в
середине их горизонтальной части, к контурным — в двух точках на
противоположных сторонах периметра заземлителя.
Глубина прокладки горизонтальных электродов определяется зоной
промерзания грунта и должна быть не менее 0,7 м.
Для уменьшения взаимного влияния устройств рекомендуется располагать
ЗУ не ближе 40 м друг от друга, а также от фундаментов опор
высоковольтных ЛЭП (более 10 кВ) Для соседних линейных заземлителей,
расположенных на одной линии, это расстояние может быть сокращено до
15—20 м.
Корпуса приборных (участковых) шкафов, соединяются с ЗУ неизолированным
заземляющим проводником. Корпуса размещенных в них приборов
(электронного блока сигнализатора, блоков питания и грозозащиты)
обязательно соединяются с корпусом шкафа шинами заземления.
