Заземление аппаратуры ТСО и монтаж контура

Заземляющее устройство (ЗУ) представляет собой конструкцию, состоящую из заземлителей, проводников и магистралей заземления. В качестве проводников и магистралей заземления рекомендуется использовать:
• сталь полосовую 40 х 4 мм или 40 х б мм;
• сталь арматурную стержневую диаметром от 10 до 16 мм,
• проволоку стальную оцинкованную диаметром не менее б мм,
• изолированный проводник для заземления станционной (пультовой) аппаратуры сечением не менее 1,5 мм2 для меди и не менее 2,5 мм2 — для алюминия
Для электродов заземления рекомендуется использовать
• сталь угловую 50х5х5 мм или 63 х 63 х б мм,
• стержни из круглой стали диаметром от 10 до 16 мм,
• сталь полосовую 40 х 4 мм или 40 х 6 мм

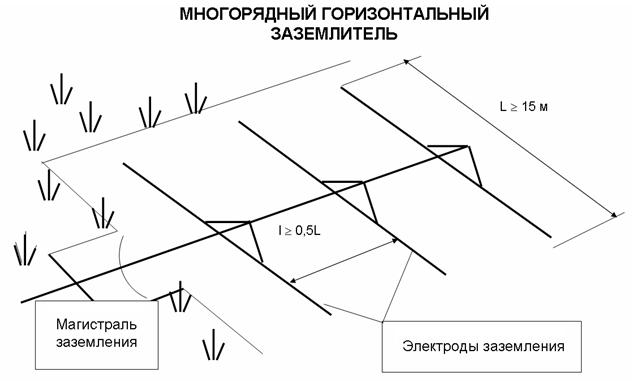

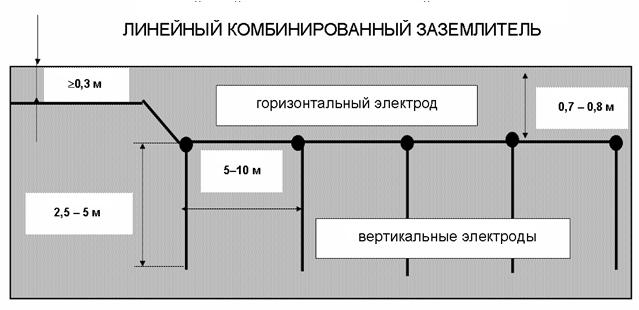

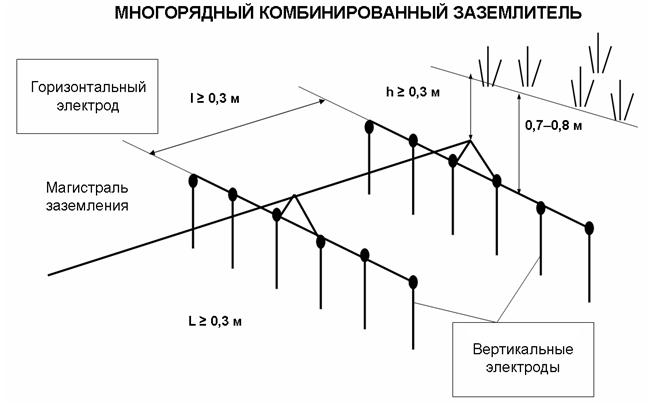

Конструктивные схемы различных видов ЗУ

Форма исполнения ЗУ выбирается в зависимости от требуемой величины сопротивления изоляции, условий размещения на объекте и с учетом наименьшего расхода материалов и объема земляных работ.

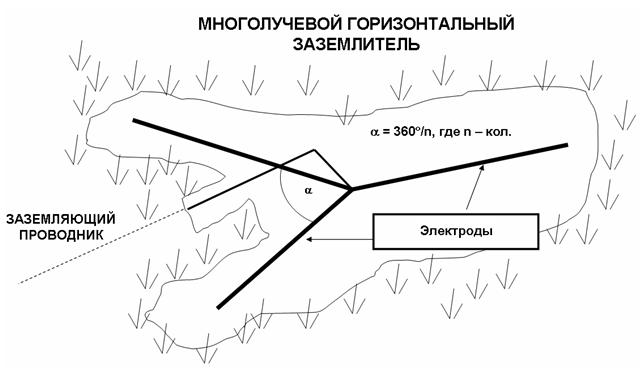

Присоединение проводников и магистралей к многолучевым заземлителям рекомендуется производить в центре заземлителя, к линейным многорядным в середине их горизонтальной части, к контурным — в двух точках на противоположных сторонах периметра заземлителя.

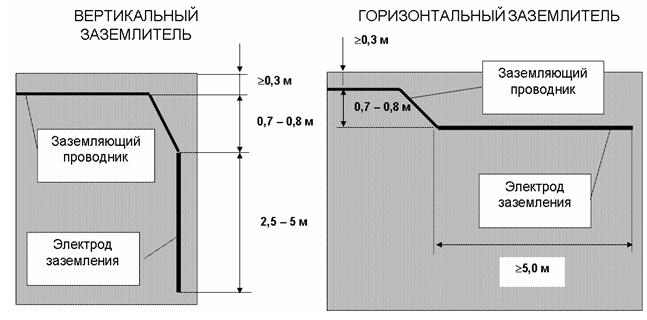

Глубина прокладки горизонтальных электродов определяется зоной промерзания грунта и должна быть не менее 0,7 м.

Для уменьшения взаимного влияния устройств рекомендуется располагать ЗУ не ближе 40 м друг от друга, а также от фундаментов опор высоковольтных ЛЭП (более 10 кВ) Для соседних линейных заземлителей, расположенных на одной линии, это расстояние может быть сокращено до 15—20 м.
Корпуса приборных (участковых) шкафов, соединяются с ЗУ неизолированным заземляющим проводником. Корпуса размещенных в них приборов (электронного блока сигнализатора, блоков питания и грозозащиты) обязательно соединяются с корпусом шкафа шинами заземления.
